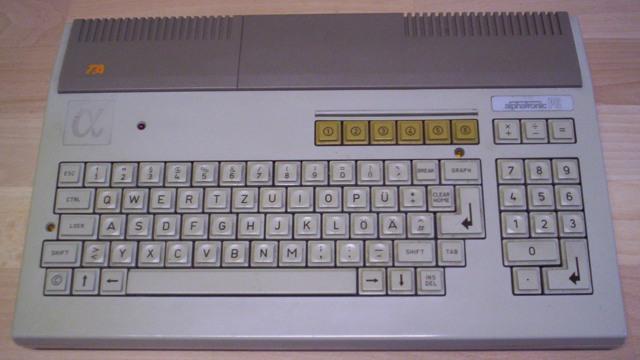

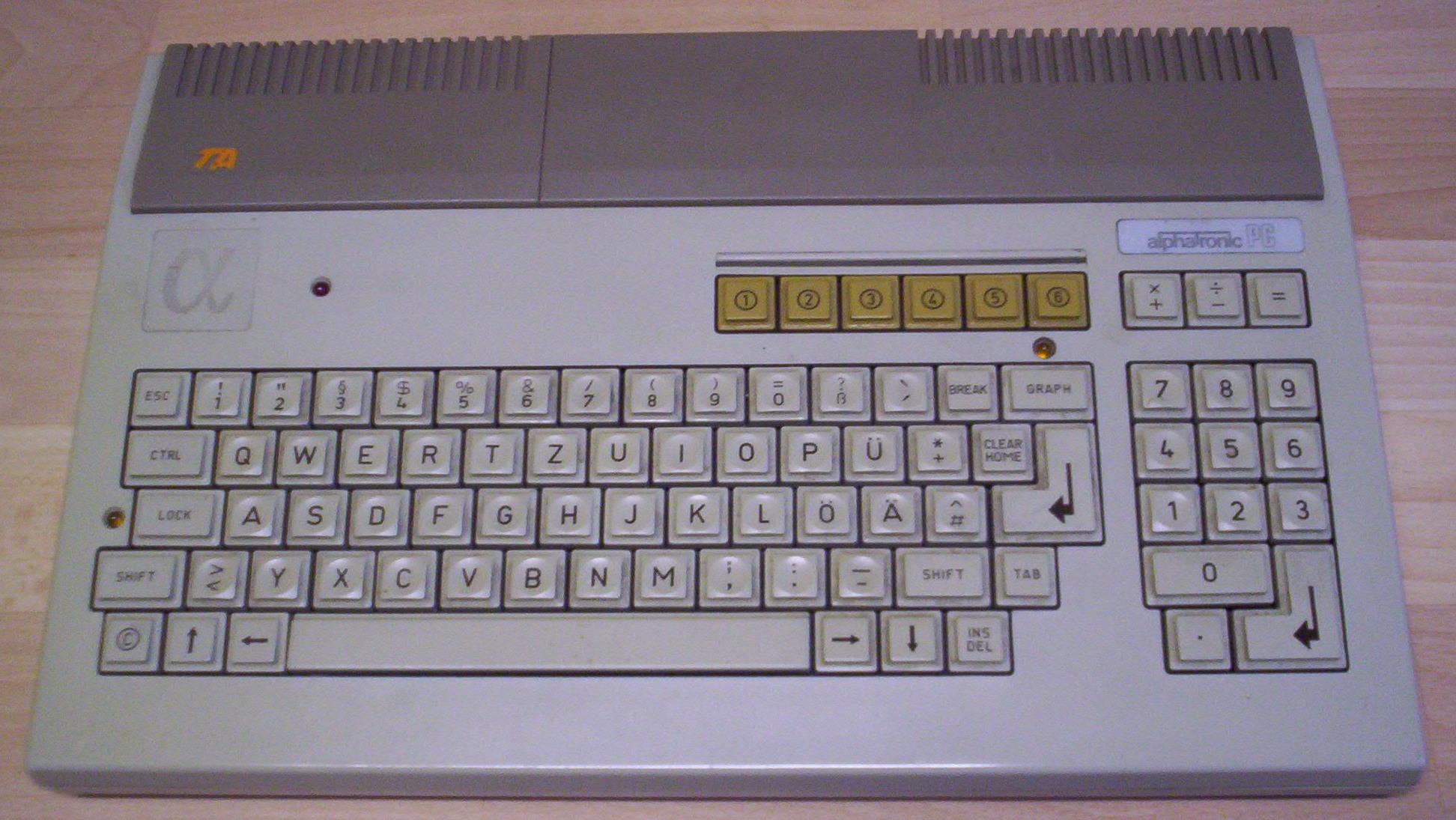

TA Alphatronic PC

Erscheinungsjahr 1983
CPU Z80 @ 4MHz
ROM 32kB
RAM 64kB
Betriebssystem Basic / CP/M
Text 80 x 36
Grafik 160 x 72
Farben 8
Ton mono (intern)

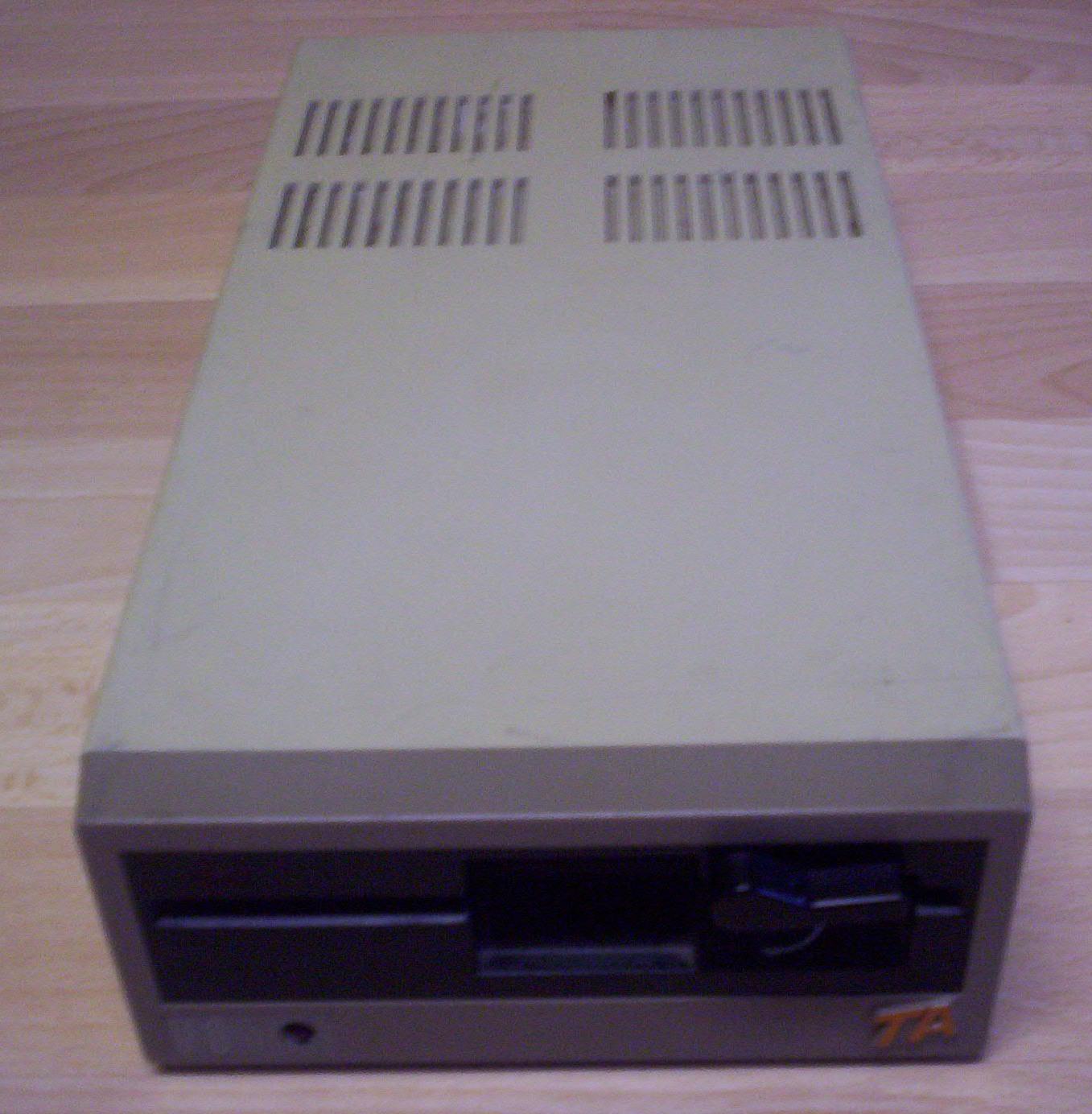

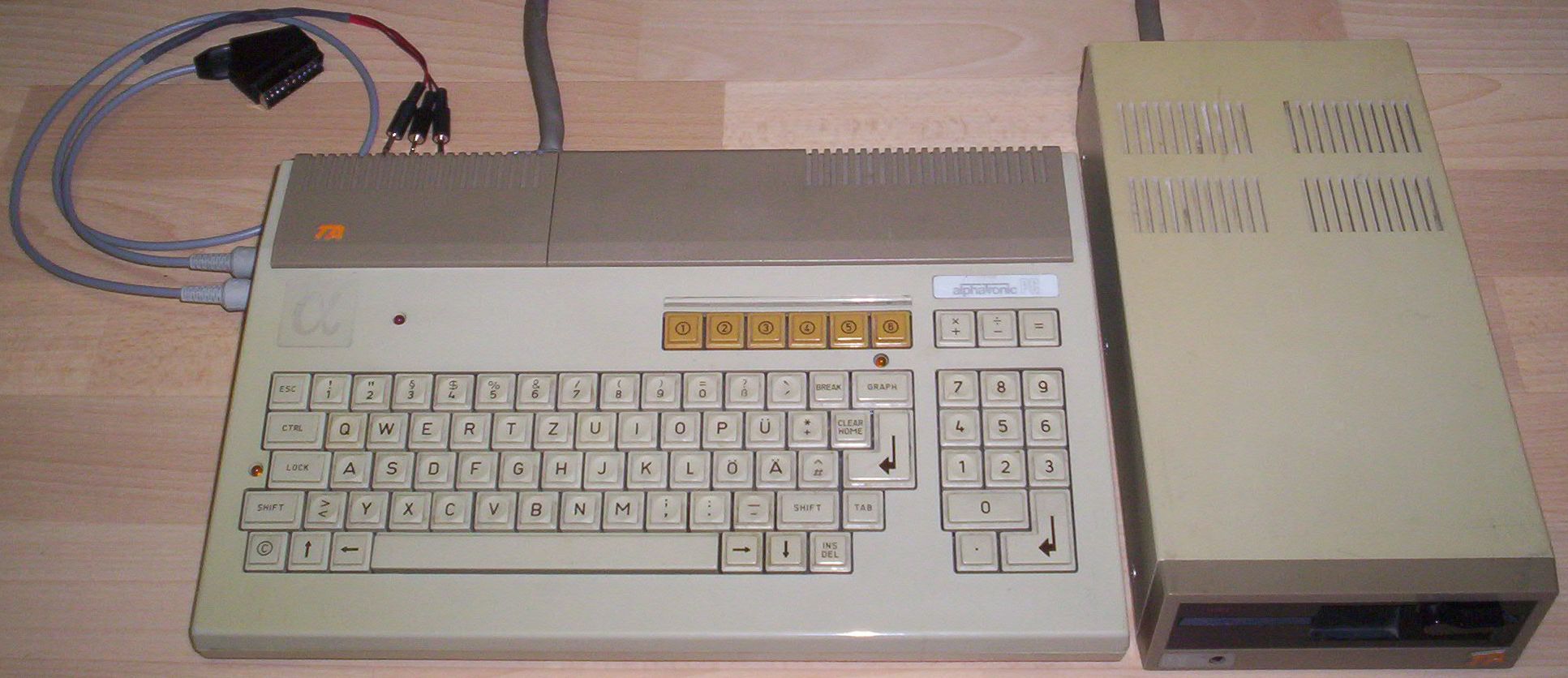

Laufwerke extern F1 (FDD 320kB 5,25")
Kassette
I/O Systembus
Steckmodul
Centronics
RS232
Kassette
Video
RGB

Im CP/M-Modus weitgehend kompatibel zu Apple //e (mit Z80-Karte), Commodore C128, Philips VG8235, Schneider CPC464 und Schneider CPC6128 und zu unzähligen anderen CP/M-Rechnern.


Scart-Kabel



DIN8m Scart Signal
7 (330Ω) 15 R
8 (330Ω) 11 G
6 (330Ω) 7 B
2 17 GND
4 (330Ω) 14 H-Sync
5 (330Ω) 10 V-Sync

Ein ELV RFK100 RGB-FBAS Konverter ist hier notwendig. An einem RGB-fähigen Fernseher funktioniert das Kabel so nicht. DIL-Schalter 9 oder 10 (Unterseite RFK100) muss ausgeschaltet werden.


Kassettenkabel




DIN8m
Klinke 3,5mm Mono (MIC) Klinke 3,5mm Mono (EAR) Klinke 2,5mm Mono (Remote)
Signal
4 Spitze     Tape Out
6 Außen Außen   GND
5   Spitze   Tape In
7     Spitze Motor Relais
8     Außen Motor Relais
