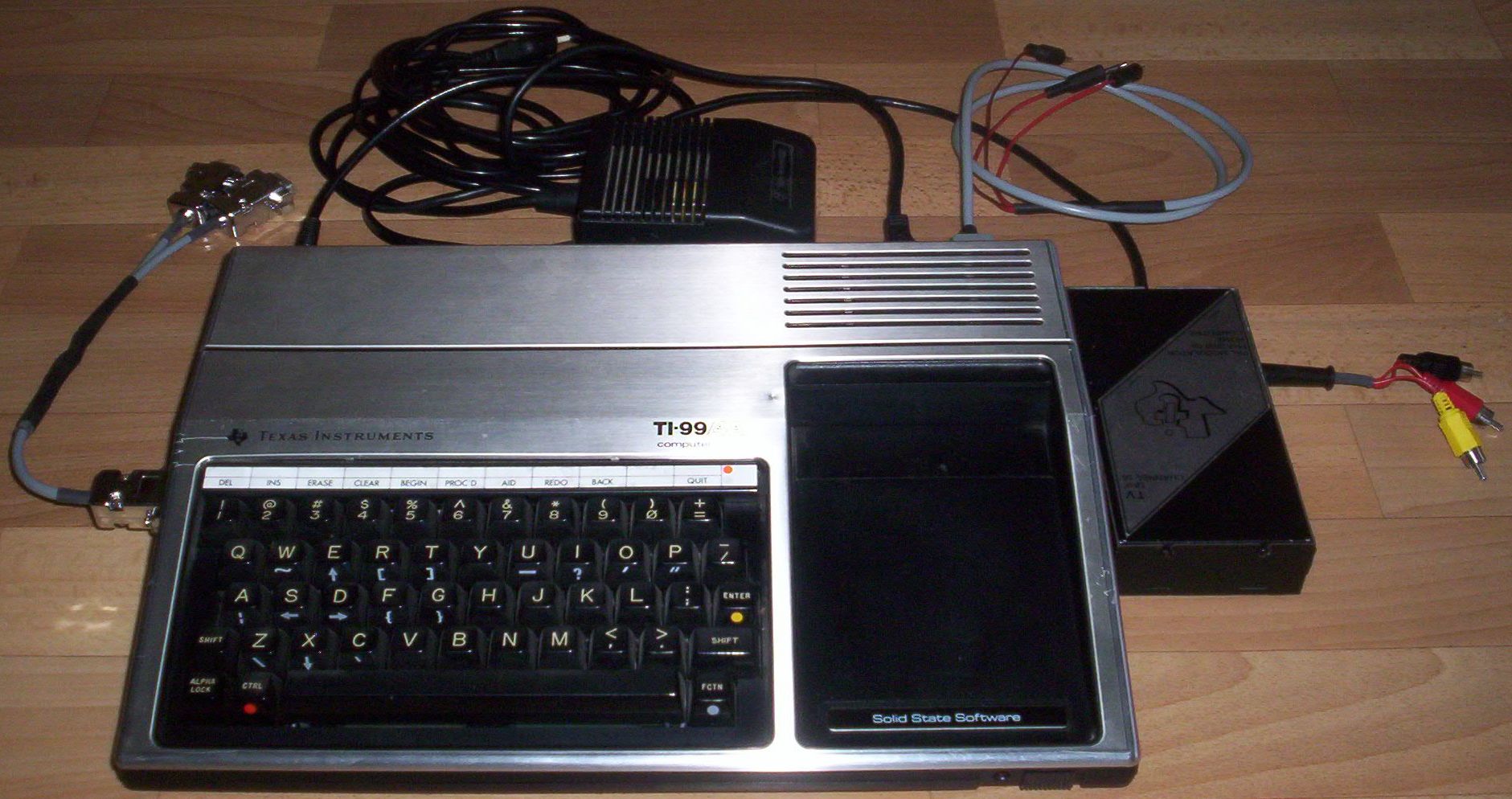

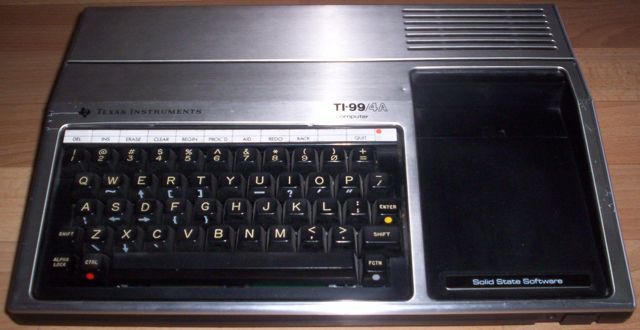

TI-99/4A

Erscheinungsjahr 1981
CPU TMS 9900 @ 3MHz
ROM 26kB
RAM 16kB
Betriebssystem Basic
Text 40 x 24
Grafik 256 x 192
Farben 16
Ton mono
Laufwerke extern Kassette
I/O Systembus
Steckmodul
Kassette
Joystick
Audio / Video
HF

Links

The TI-99/4A Home Computer Page
TI-99/4A Forever!


Emulator

Classic99


Audio-/Video-Ausgang

Bauanleitung


Joystick-Adapter



Hiermit können zwei übliche Atari-Joysticks an den TI-99/4A angeschlossen werden.

DSUB9w (TI-99/4A) DSUB9m (Joystick 1) DSUB9m (Joystick 2)
Signal
3 1 (*) 1 (*) Oben
8 2 (*) 2 (*) Unten
5 3 (*) 3 (*) Links
9 4 (*) 4 (*) Rechts
4 6 (*) 6 (*) Knopf
7 8   Common 1
2   8 Common 2

(*) Bei den DSUB9m-Steckverbindern sind bei den Pins 1-4 und 6 jeweils eine Diode (z.B. 1N4148) mit der Kathode
anzulöten. Die Anode wird dann nach obiger Tabelle mit dem DSUB9w-Steckverbinder verbunden.


Kassettenkabel




DSUB9w
Klinke 3,5mm Mono (MIC) Klinke 3,5mm Mono (EAR) Klinke 2,5mm Mono (Remote)
Signal
1     Innen Motorsteuerung
2     Außen /Motorsteuerung
3 Außen     Aufnahme Kassette 2
5 Innen     /Aufnahme Kassette 2
8   Innen   Wiedergabe Kassette 1 und 2
9   Außen   /Wiedergabe Kassette 1 und 2

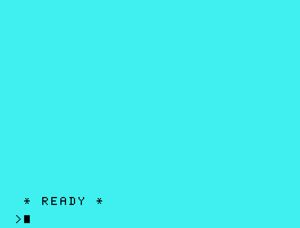

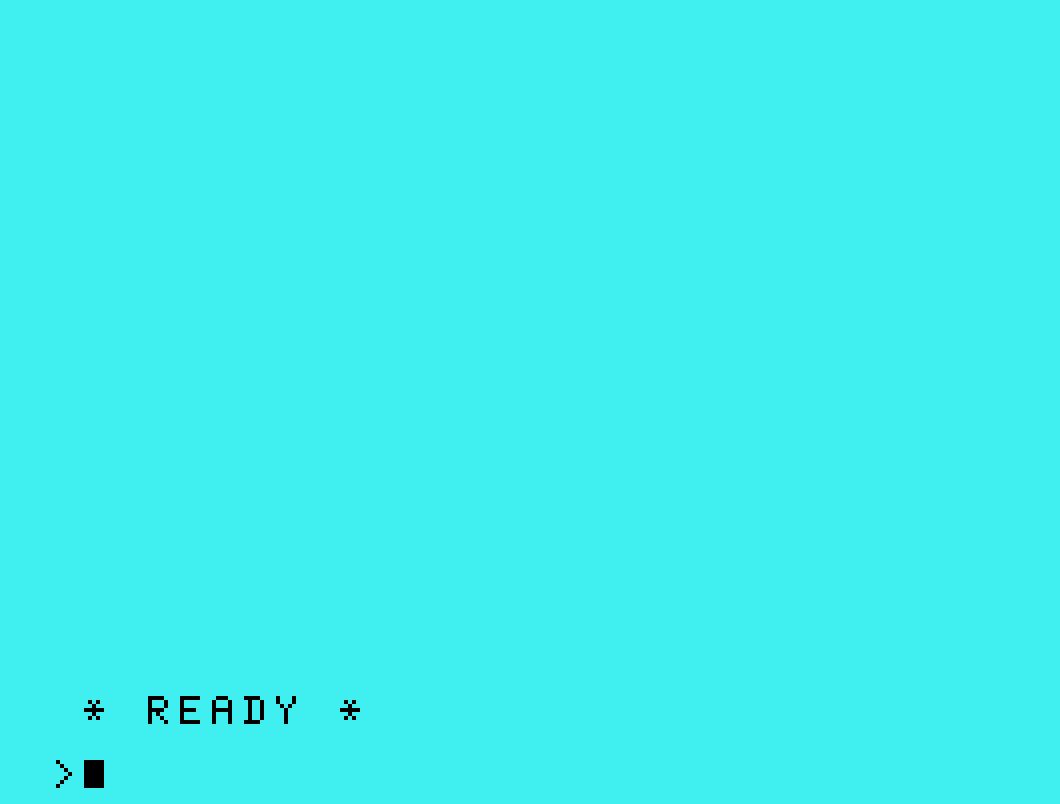

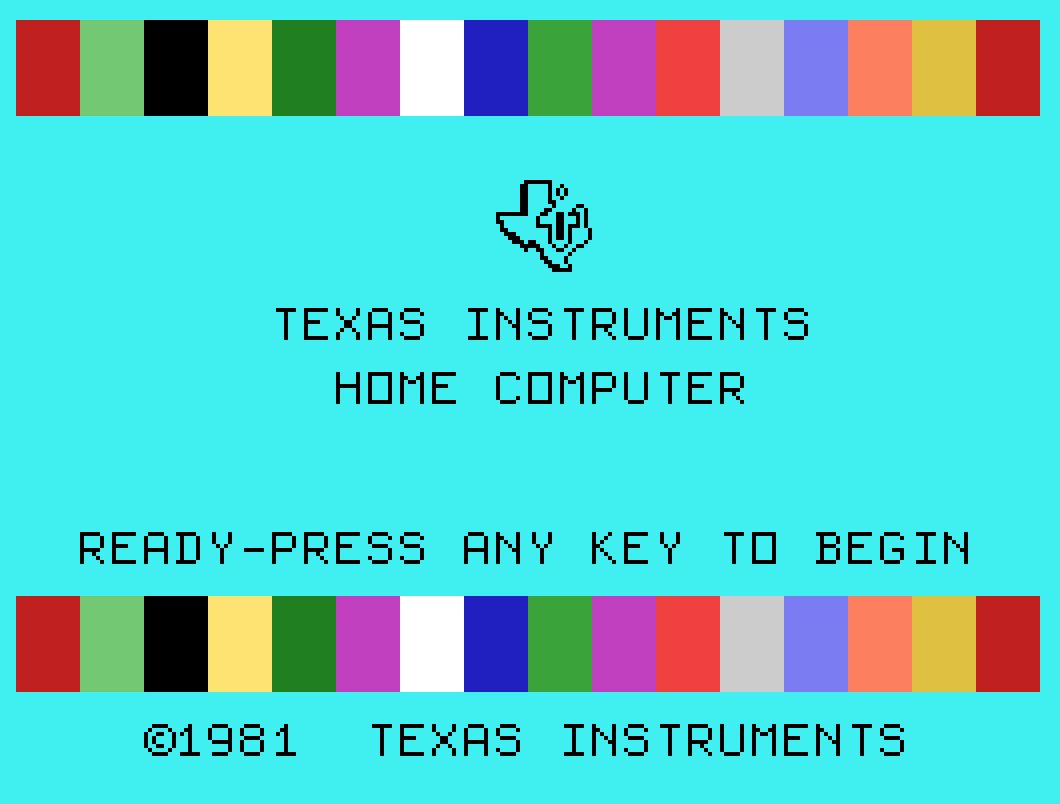

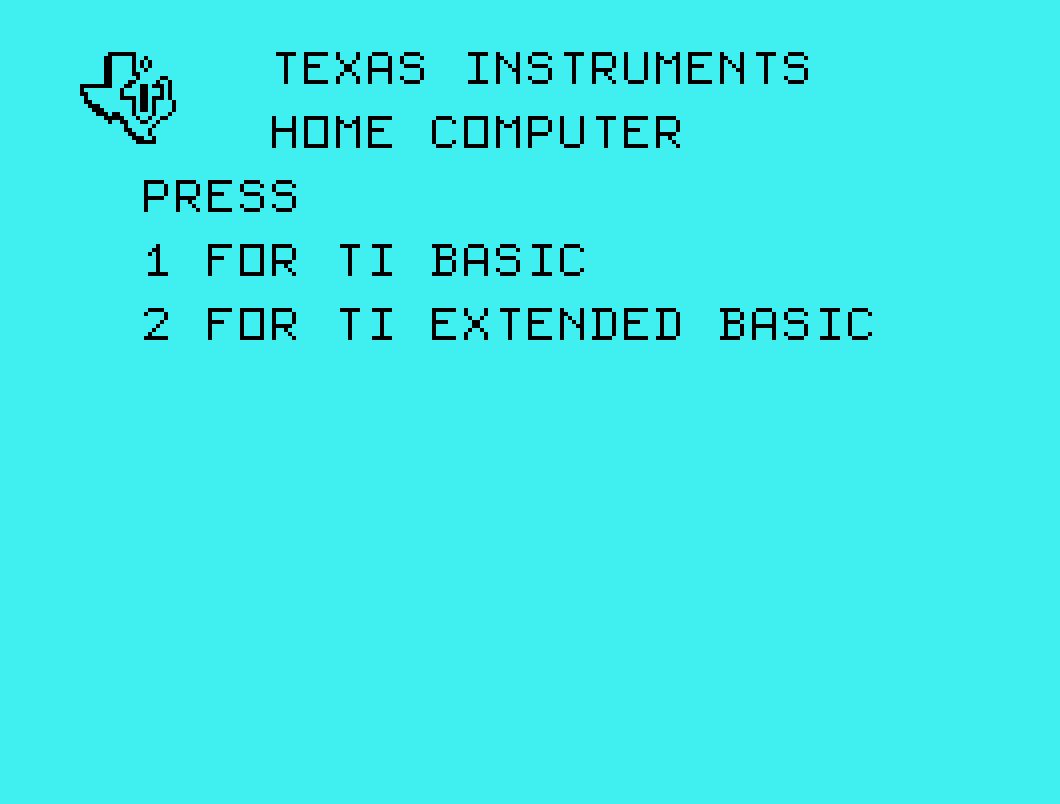

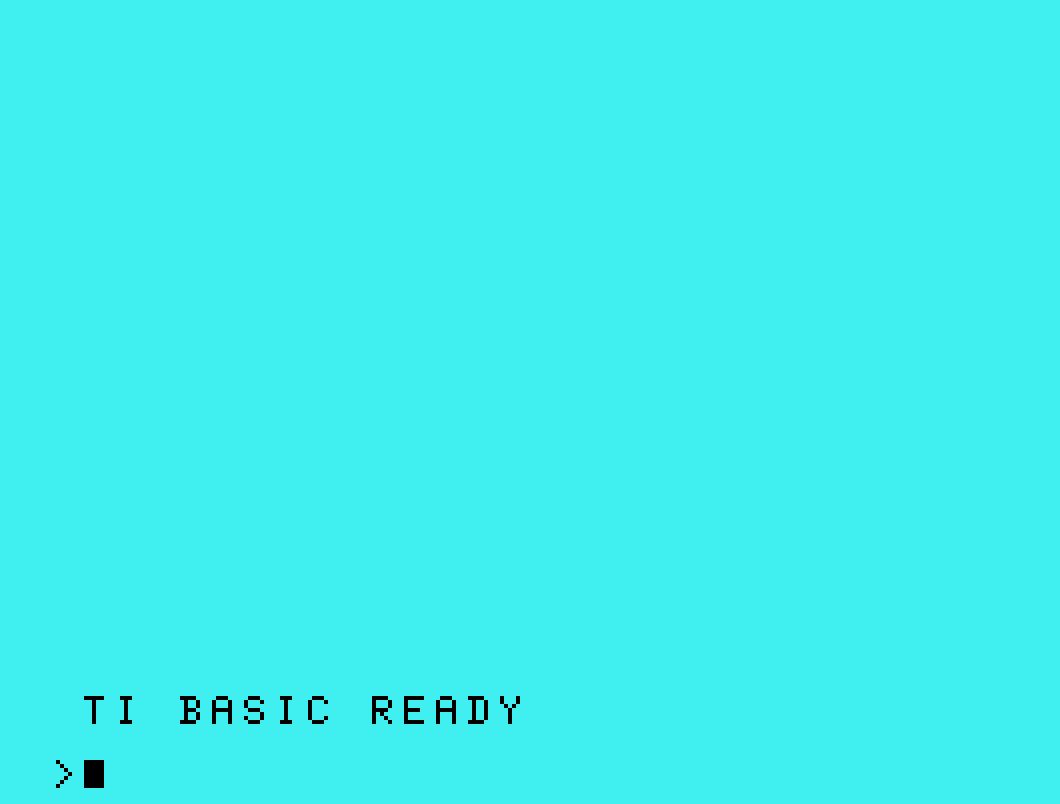

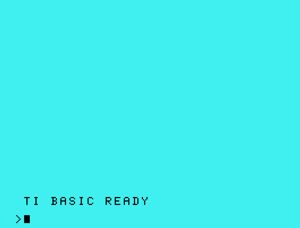

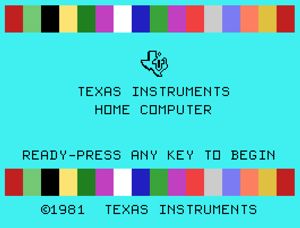

Screenshots
