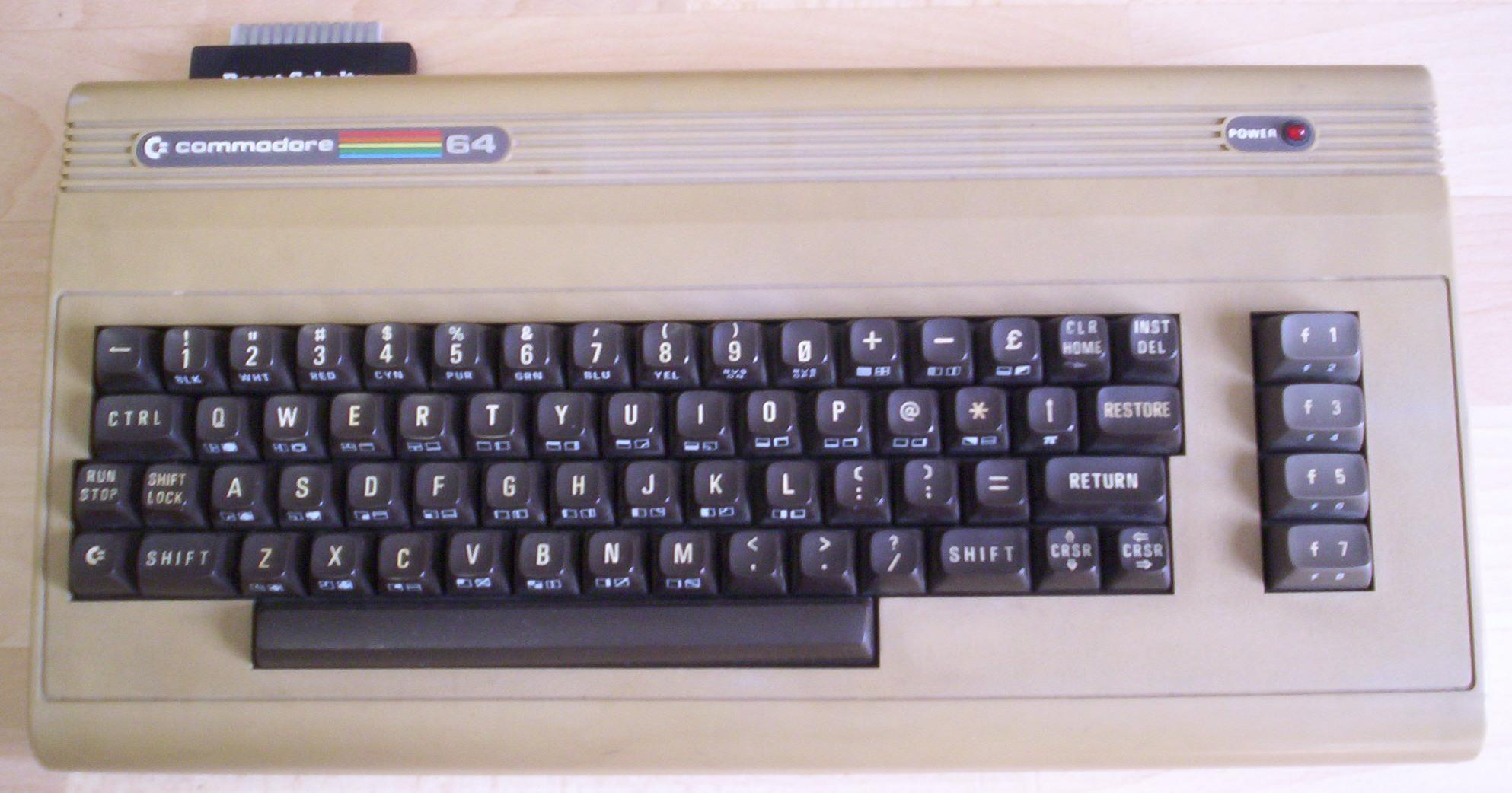

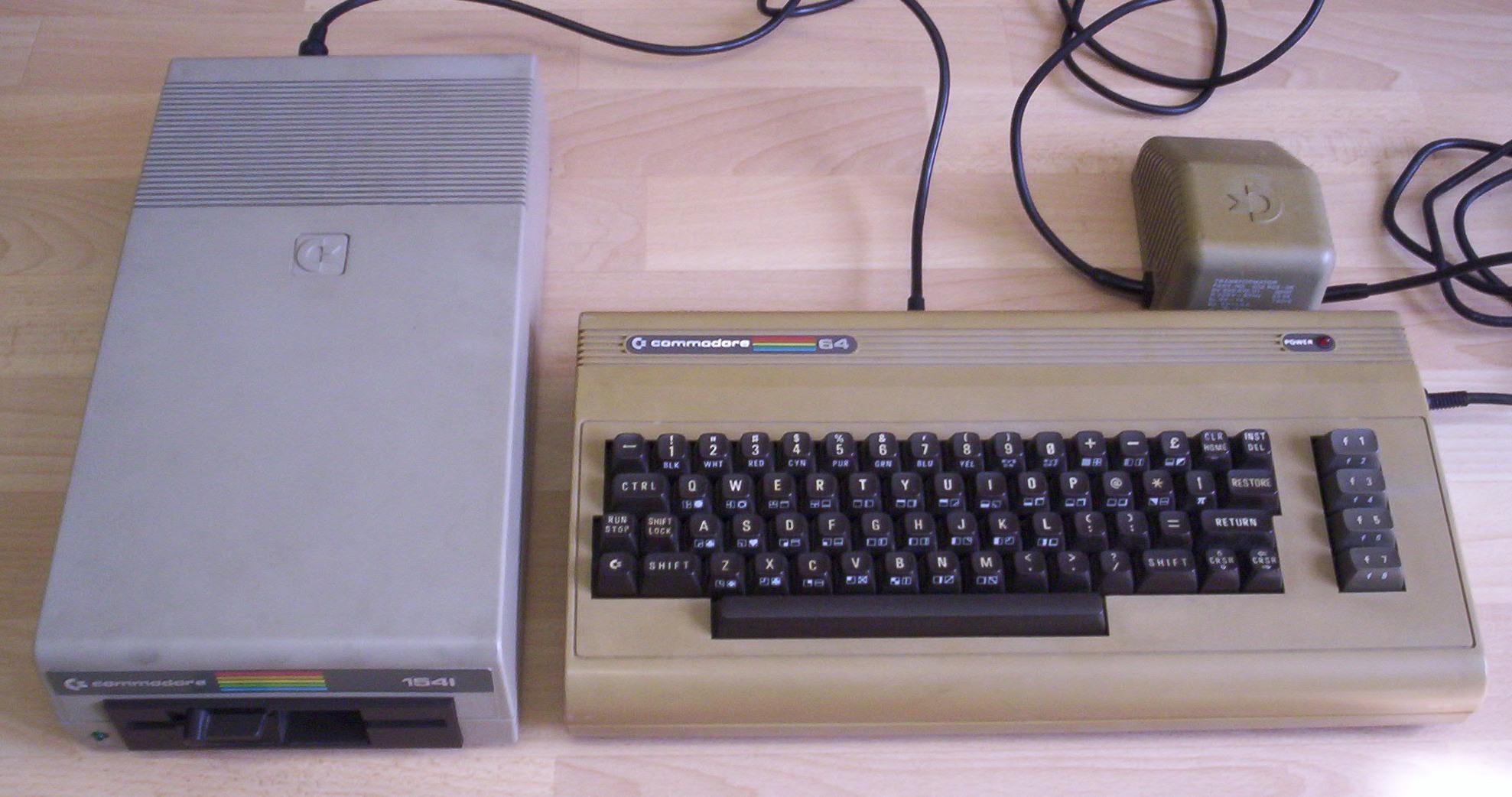

Commodore C64
| Erscheinungsjahr | 1982 |
| CPU | MOS 6510 @ 1MHz |
| ROM | 20kB |
| RAM | 64kB |
| Betriebssystem | Basic V2.0 |
| Text | 40 x 25 |
| Grafik | 320 x 200 |
| Farben | 16 |
| Ton | mono |
| Laufwerke extern |

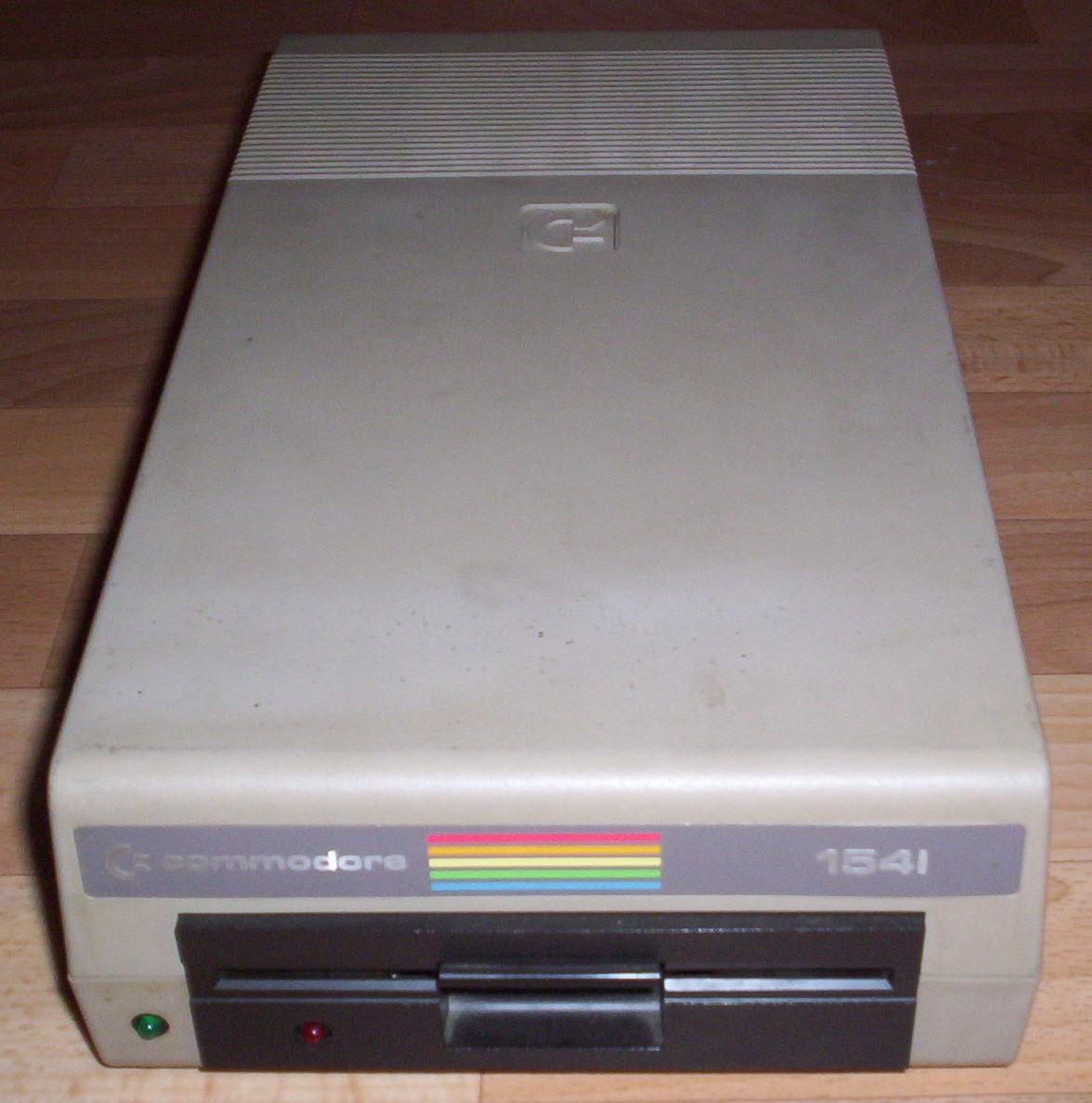

1541

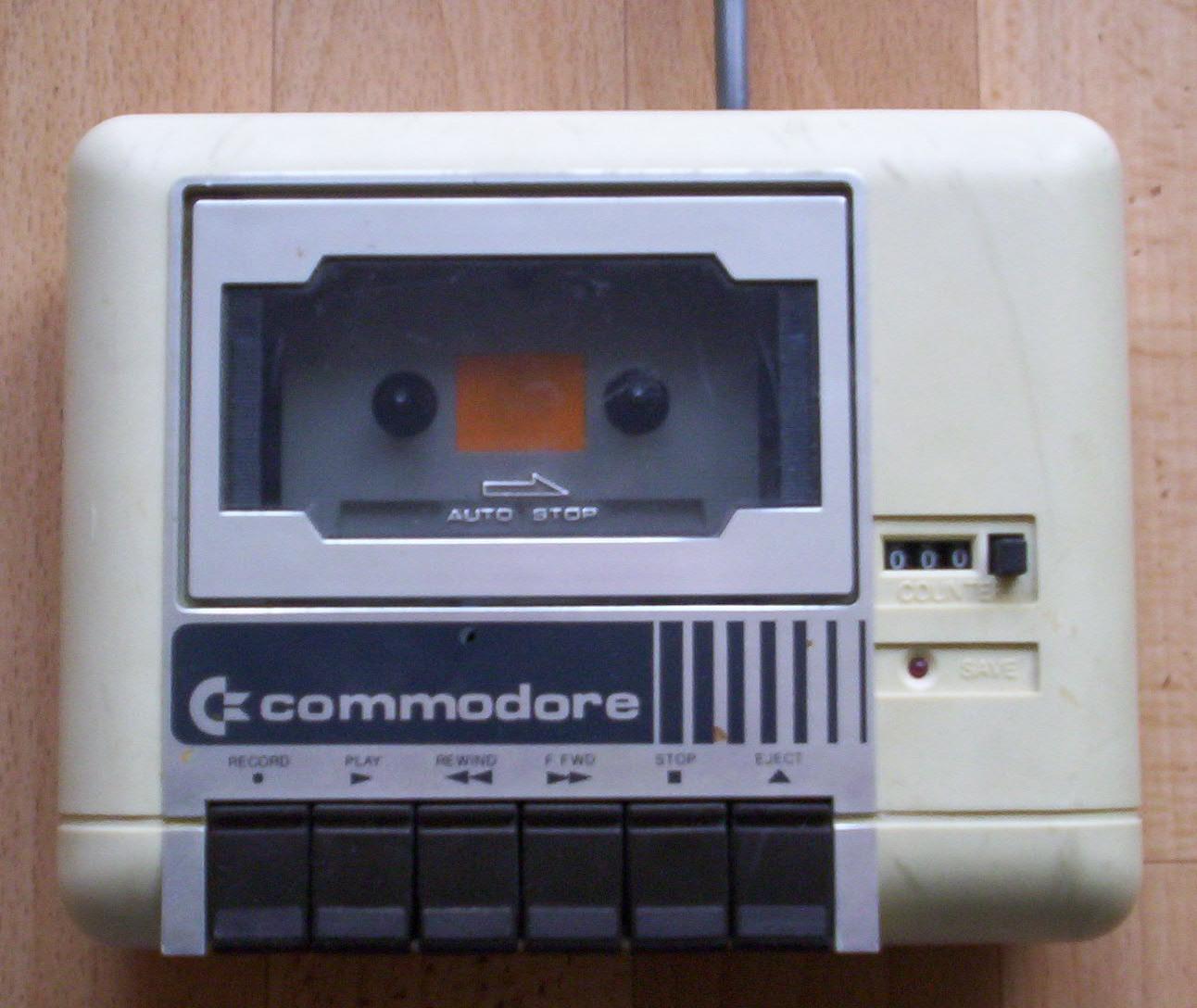

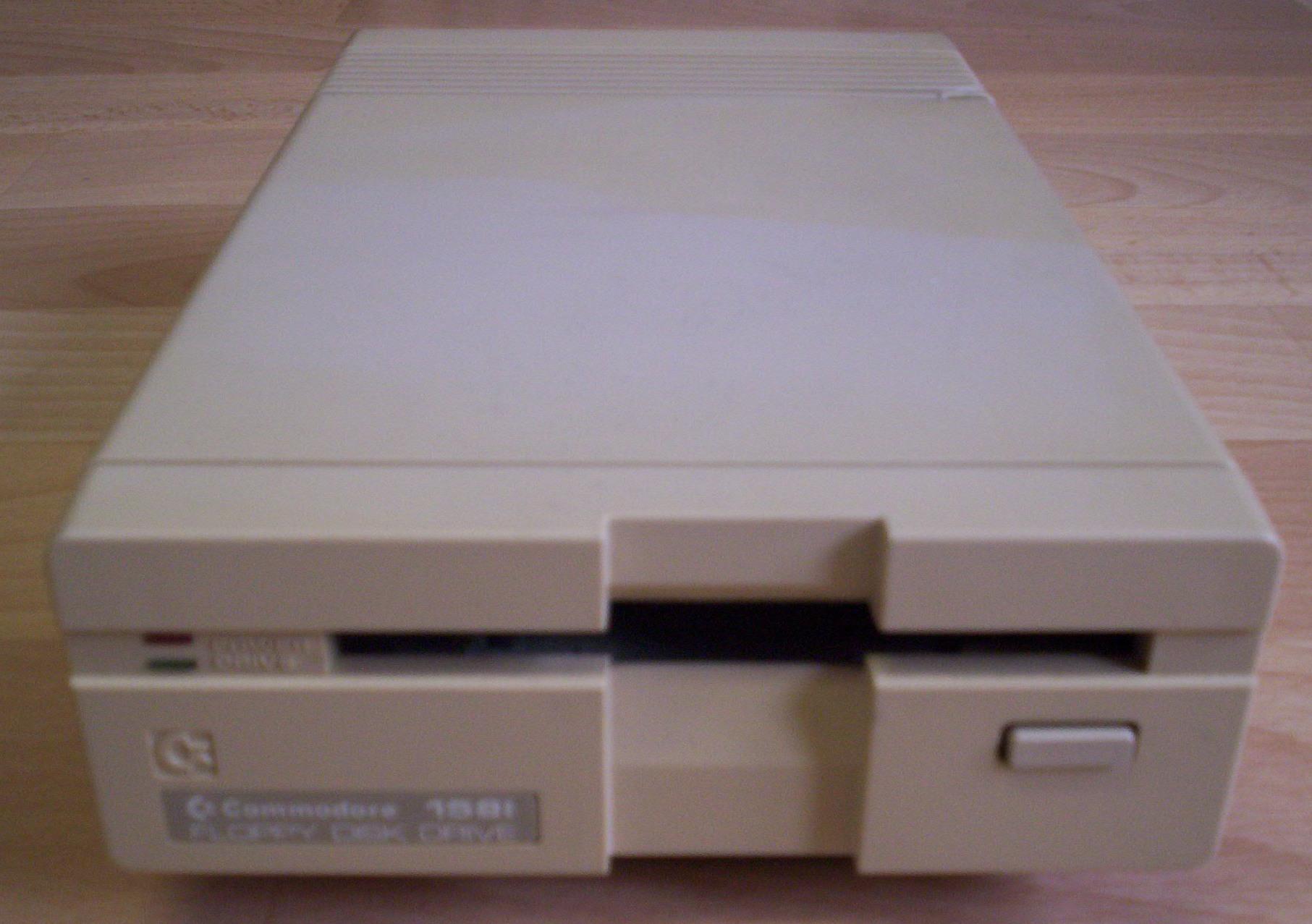

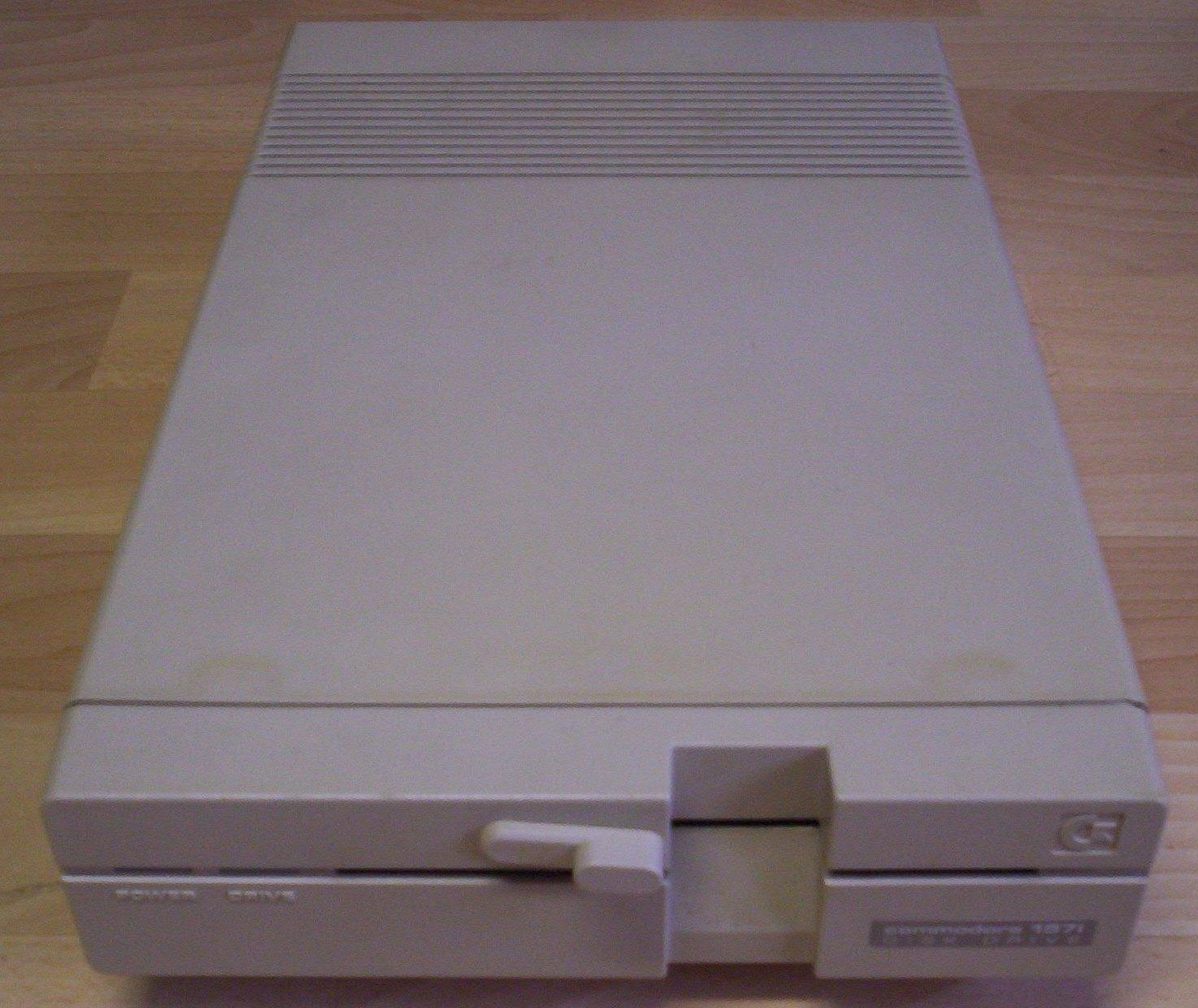

(FDD 170kB 5,25") 1571 (FDD 170kB 5,25") 1581 (FDD 800kB 3,5") Datasette |
| I/O | Steckmodul seriell Userport Datasette 2 x Joystick Audio / Video HF |
Weitgehend kompatibel zu Commodore C64C, Commodore C128 (im C64-Modus) und Commodore C64 DTV.
Links
A68K
C64.COM
C64 Games
C64-Wiki
Commodore 64 Scene Database
Gamebase 64
German C64 Games
X1541.de
Zimmers.net
Emulator
Datenaustausch mit PC
X1541
| Signal (Commodore) | DIN6m | Centronics | Signal (PC) |
| GND | 2 | 19 - 30 | GND |
| ATN | 3 | 1 | Strobe |
| CLK | 4 | 14 | AutoFeed |
| Data | 5 | 36 | Select In |
| Reset | 6 | 31 | Init |
X1541/X1531
| Signal (Commodore) | DIN6m | MiniDIN7w | Centronics | Signal (PC) |
| GND | 2 | 1, 7 | 19 - 30 | GND |
| ATN | 3 | 1 | Strobe | |
| CLK | 4 | 14 | AutoFeed | |
| Data | 5 | 36 | Select In | |
| Reset | 6 | 31 | Init | |
| Read | 4 | 10 | ACK | |
| Write | 5 | 3 | D1 | |
| Sense | 6 | 12 | PE | |
| +5VDC (*) | 2, 3 |

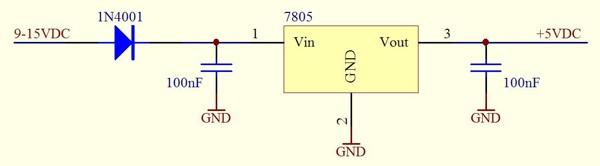

(*) Die Versorgungsspannung für die Datasette kann mit folgender Schaltung
hergestellt werden. Für die Eingangsspannung reicht
ein ungeregeltes Steckernetzgerät aus. Die Diode dient als Verpolungsschutz.
Für den Spannungsregler sollte eine Ausführung im
TO-220-Gehäuse gewählt werden. Außerdem sollte man ihm einen kleinen
Kühlkörper spendieren.
Audio-/Videokabel
Das Audio-/Videokabel funktioniert ebenfalls bei
Commodore C64C,
Commodore
C16, Commodore C116,
Commodore
plus/4, Commodore C128,
Commodore
VC20, Atari 130XE,
Atari 800 und
Atari
800XL.
| DIN5m | Cinch (Video) | Cinch (Audio) | Signal |
| 2 | Außen | Außen | GND |
| 3 | Innen | Audio | |
| 4 | Innen | Video |

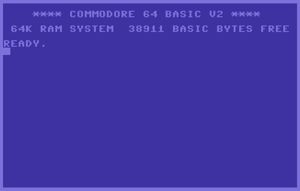

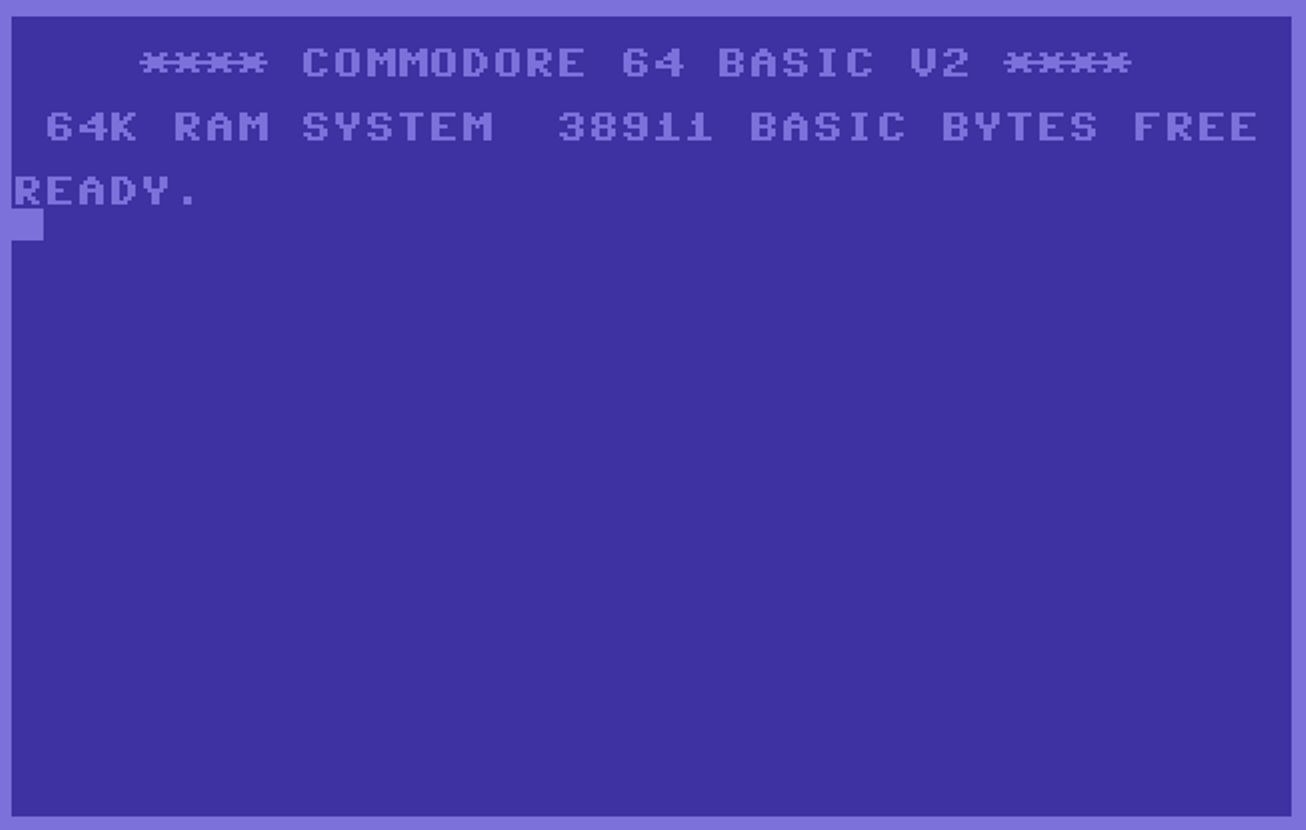

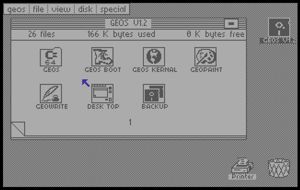

Screenshots
