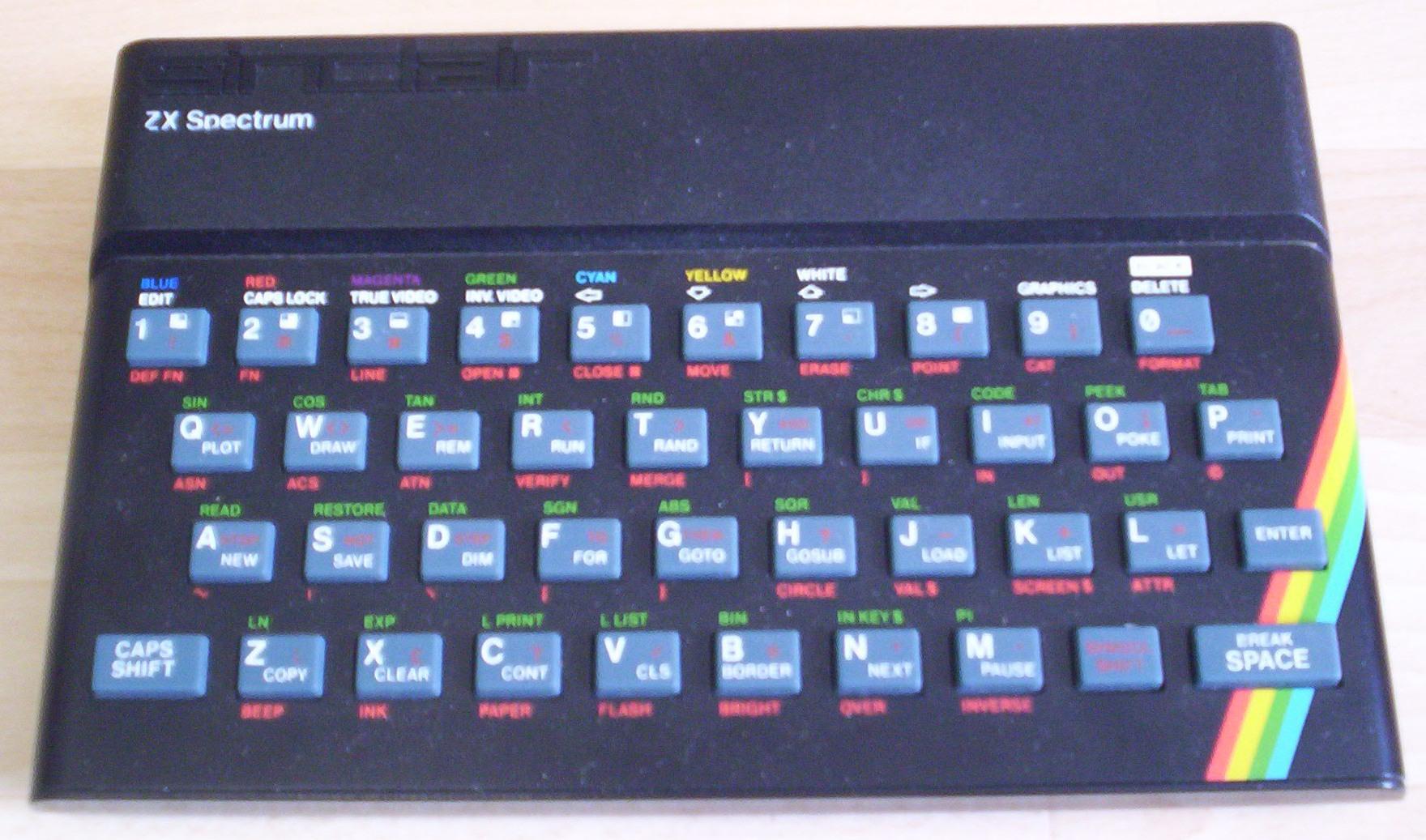

Sinclair ZX Spectrum 48K

Erscheinungsjahr 1982
CPU Z80A @ 3,5MHz
ROM 16kB
RAM 48kB
Betriebssystem Basic
Text 32 x 24
Grafik 256 x 192
Farben 8
Ton mono (intern)

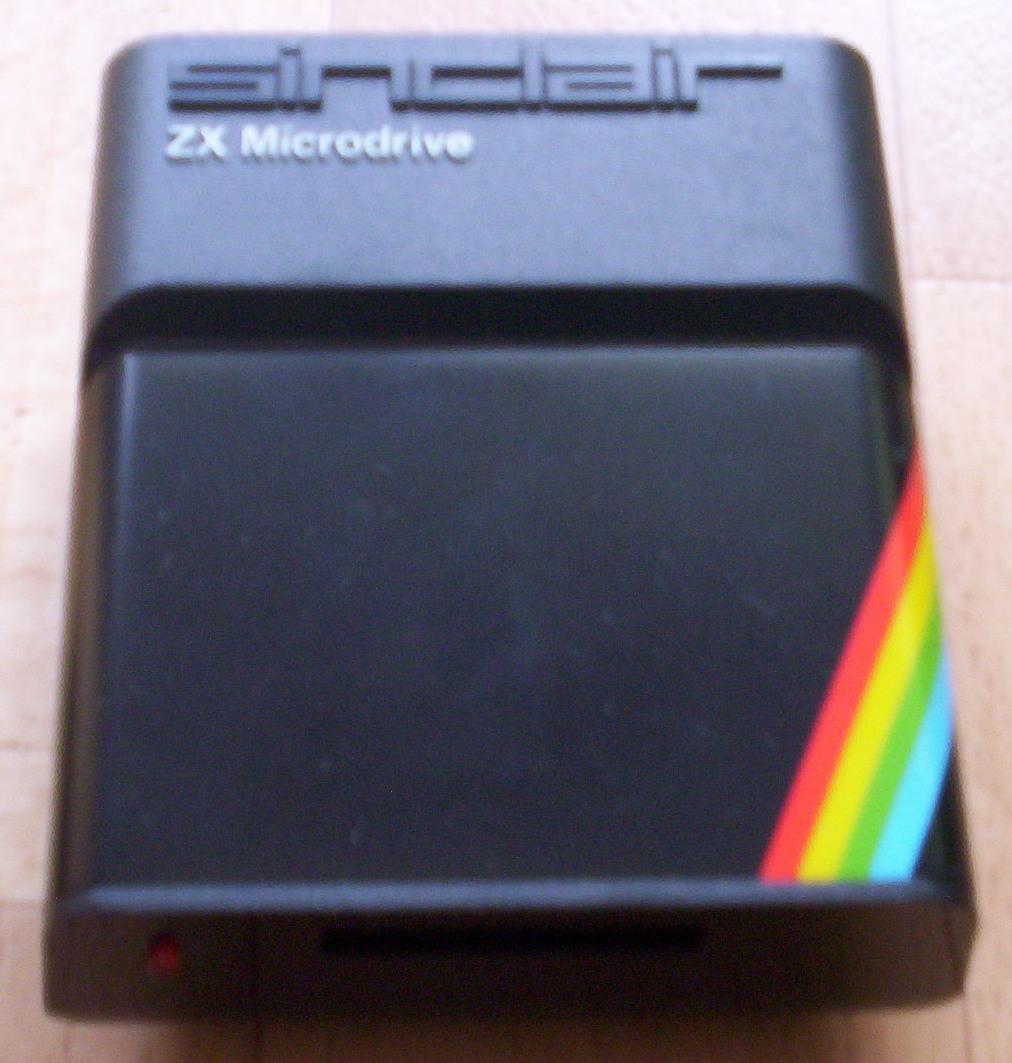

Laufwerke extern Microdrive 96kB
Kassette
I/O Systembus
Kassette
RS232 (*)
Netzwerk (*)
Microdrive (*)
Joystick (*)
Video (*)
HF

(*) Nicht original, wurde nachgerüstet.


Links

Pinouts
World Of Spectrum
ZXSoftware


Emulator

ZX Spin


Joystick-/Video-/Reset-Box

Diese Box vereint folgende Erweiterungen:
- Joystick-Anschluss (Kempston-kompatibel)
- Video-Ausgang
- Reset-Taster
- Netzschalter
- Betrieb-LED

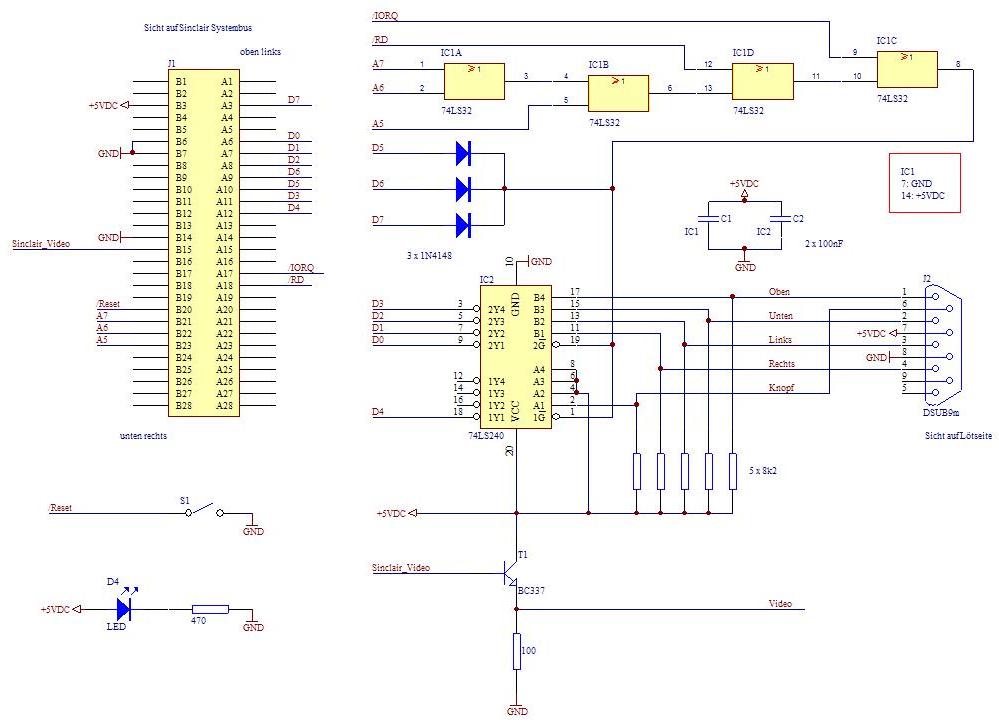

Schaltplan

Die Masse für den Video-Ausgang habe ich vom Antennenanschluss abgegriffen, da dies ein besseres Bild liefert.


RS232-Adapter

Hiermit wird dem Sinclair Spectrum mit Interface 1 eine normgerechte RS232-Schnittstellen zur Verfügung gestellt.



DSUB9m (Sinclair) DSUB9m (Standard)
Signal
2 2 RxD
3 3 TxD
7 5 GND
4 8 CTS
5 4 DTR

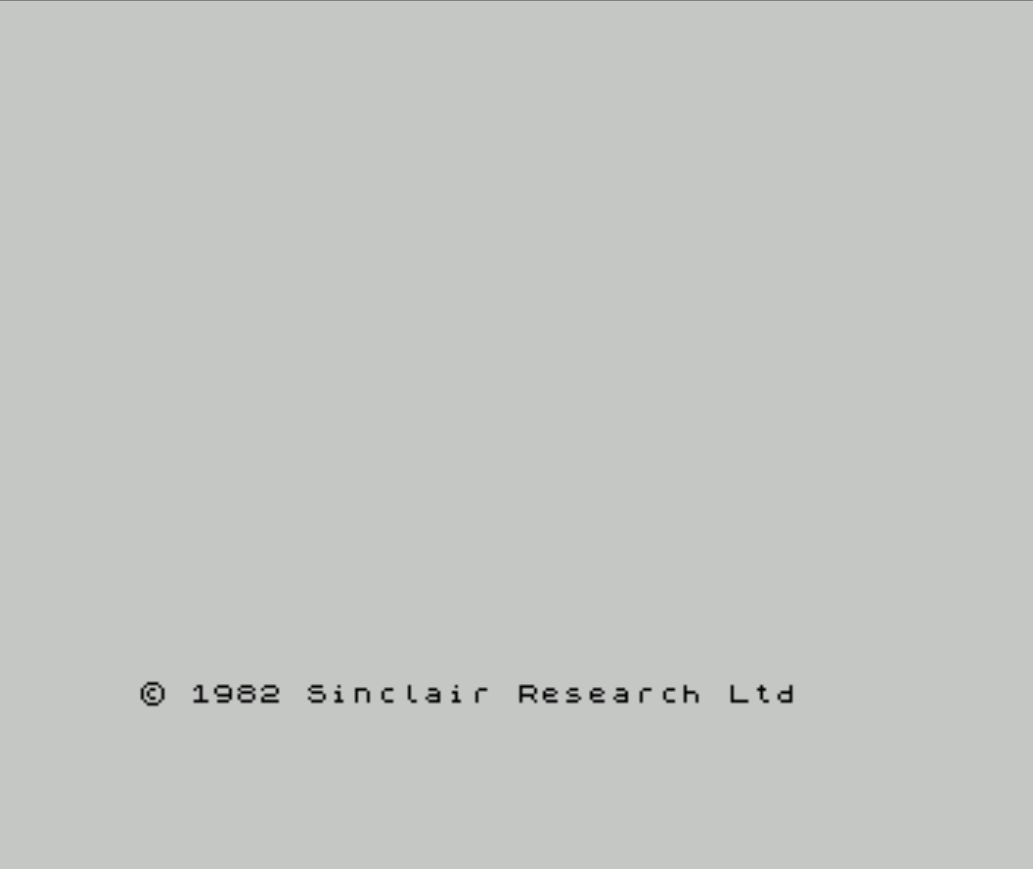

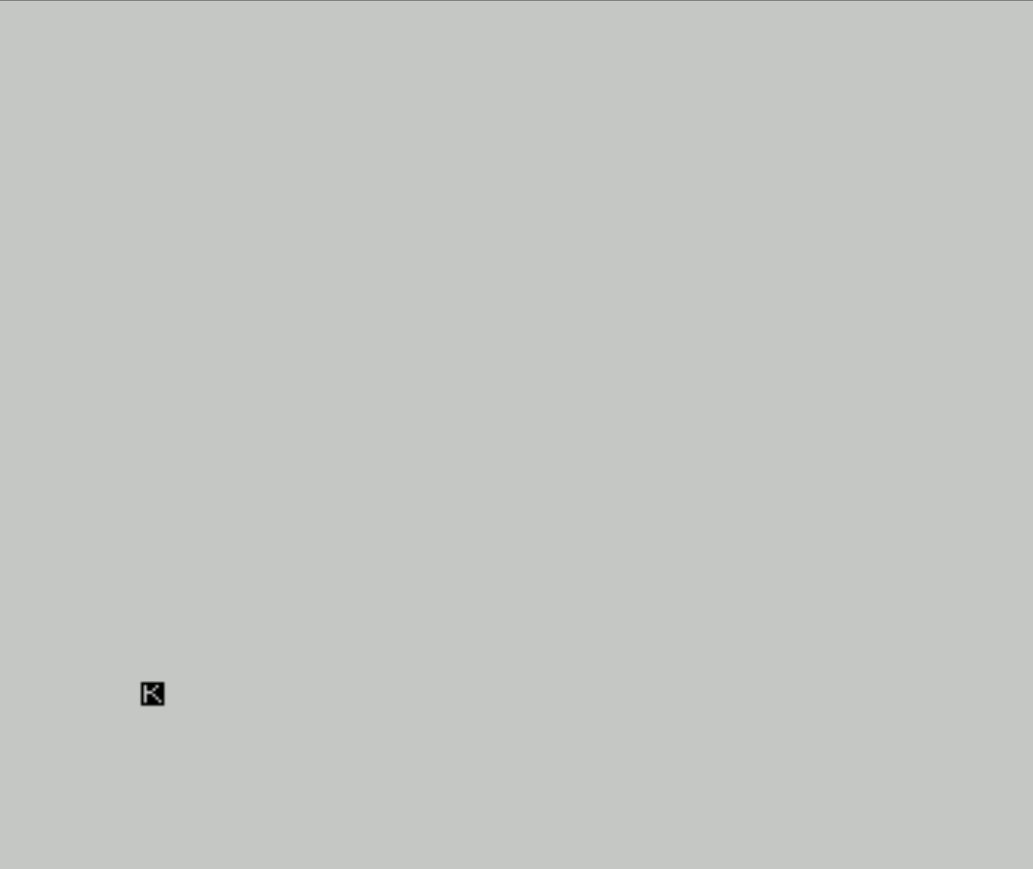

Screenshots

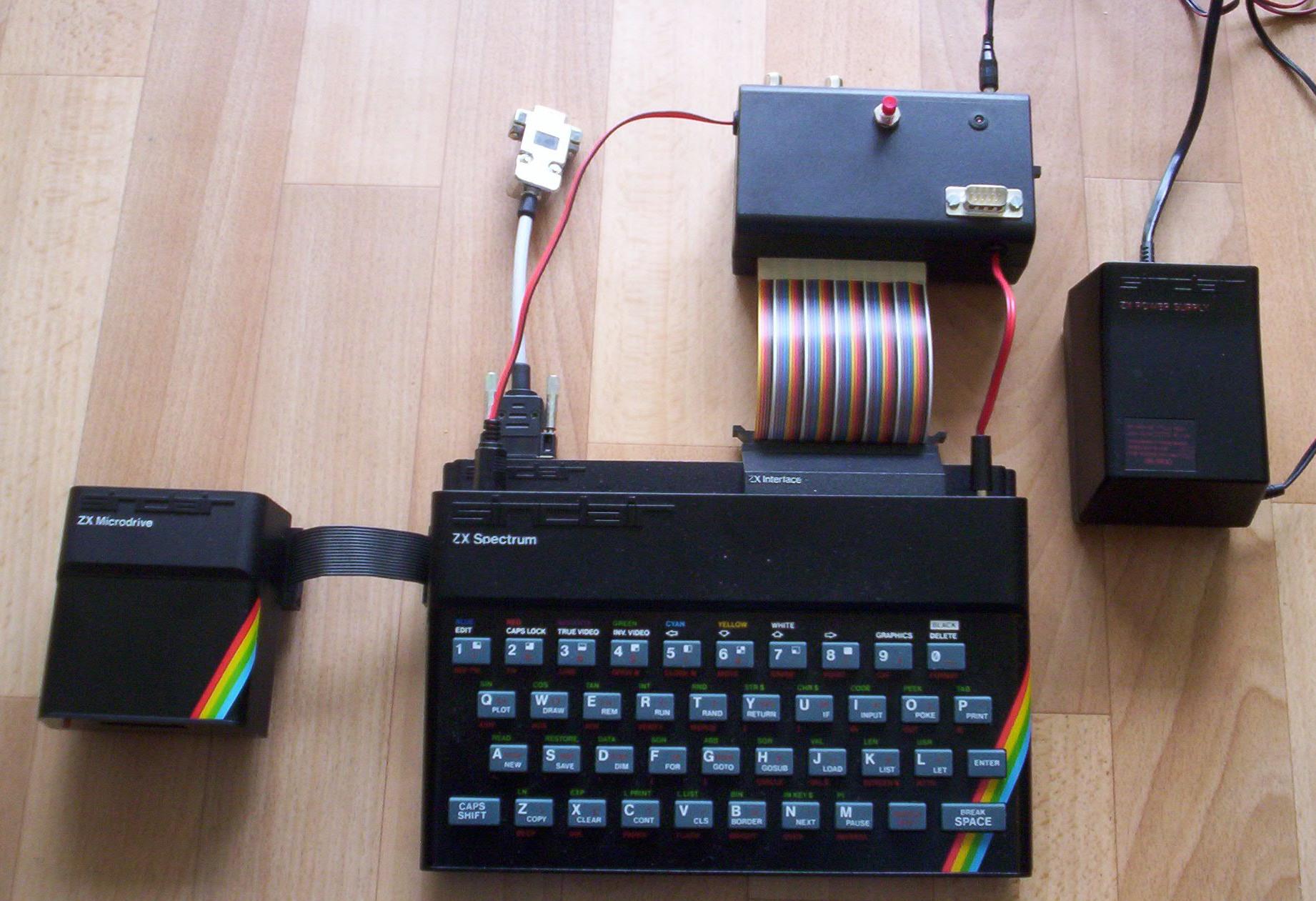

Weitere Bilder
